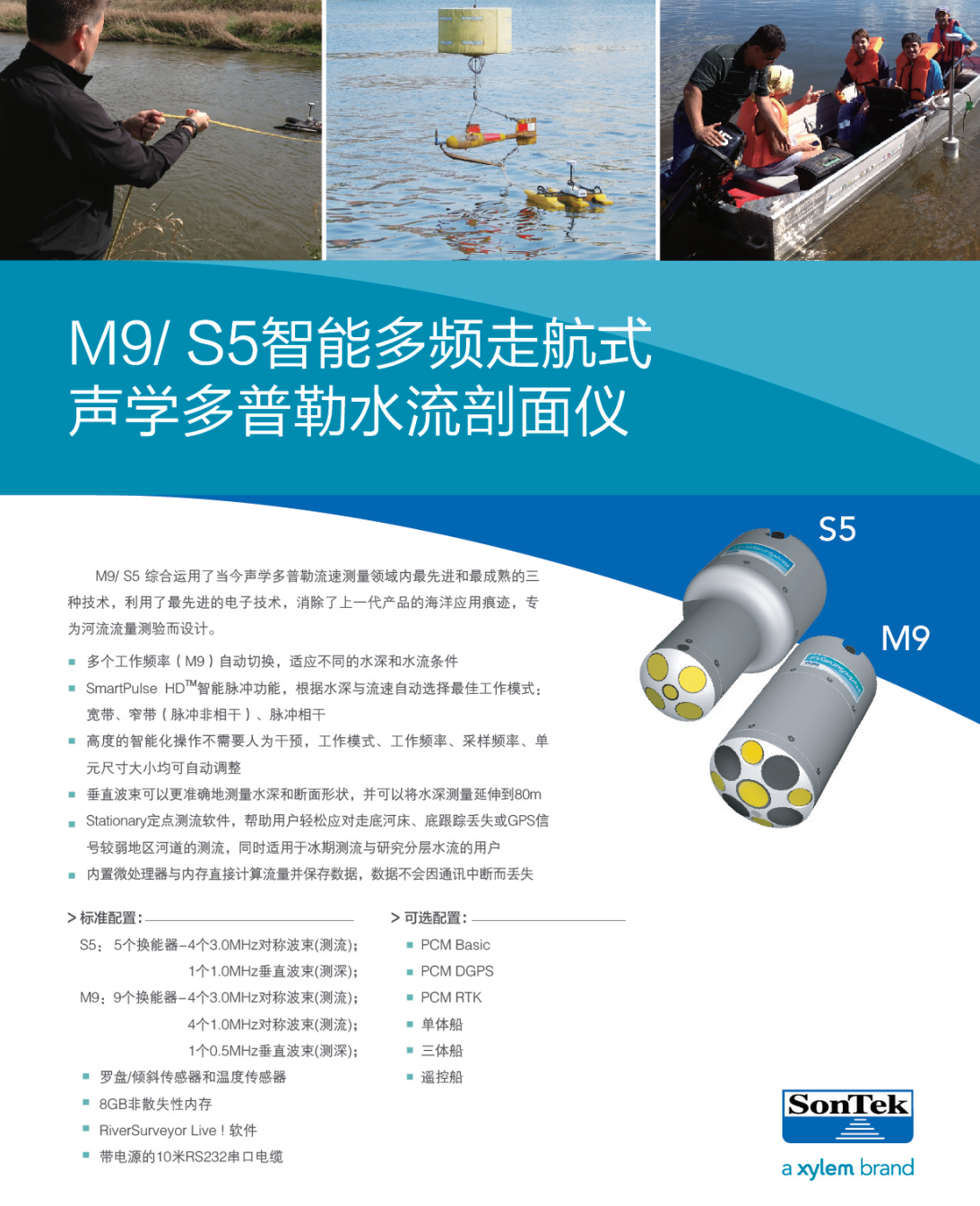

SonTek S5/M9 声学多普勒水流剖面仪 智能多频走航式多普勒剖面仪

SonTek S5/M9 声学多普勒水流剖面仪 智能多频走航式多普勒剖面仪

产品介绍

采用全新的电子电路、全新的硬件和软件以及全新的数据通讯和船体,专为河流流量测验而设计。S5/M9体积小巧、功能强大、易于操作,是世界上较为先进的一套测流仪器。

热线电话:400 008 5117

详细介绍

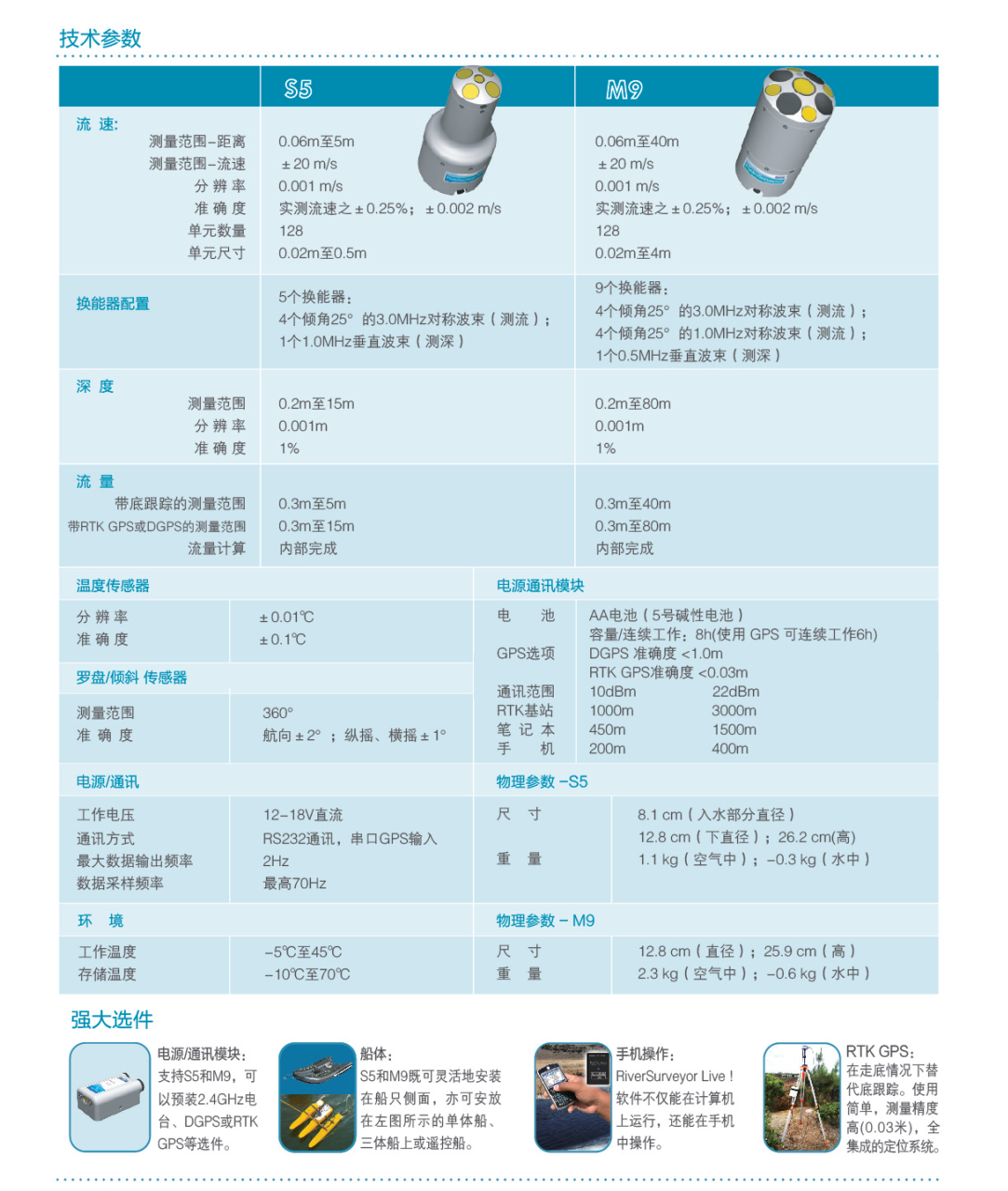

技术参数:


S5

M9

流速
测量范围-距离
测量范围-流速
分 辨 率
准 确 度
单元数量
单元尺寸

0.06米至5
±20
/
0.001
/
实测流速之±0.25%;±0.002/
高达128
0.02
米至0.5

0.06米至30
±20
/
0.001
/
实测流速之±0.25%;±0.002/
高达128
0.02
米至4

换能器配置

5个换能器:
4
个倾角25°3.0MHz对称波束;
1
1.0MHz垂直波束

9个换能器:
4
个倾角25°3.0MHz对称波束;
4
个倾角25°1.0MHz对称波束;
1
0.5MHz垂直波束

深度
测量范围
分 辨 率
准 确 度


0.2
米至15
0.001

1


0.2
米至80
0.001

1

流量
带底跟踪的测量范围
RTK GPS的测量范围
流量计算


0.3
米至5
0.3
米至15
内部完成


0.3
米至30
0.3
米至80
内部完成



温度传感器:分 辨 率:0.01;准 确 度:±0.1;

罗盘/倾斜传感器:测量范围:360°;航向准确度:±2°;横摇/纵摇准确度:±1°;

内存(非散失性):8GB;

电源:工作电压:12-18伏 直流;

类型:可充电;

容量/连续工作:8小时(4小时@ RTK GPS);

 通讯:RS232通讯;RS232串口GPS输入;

最大数据输出频率:2Hz;

内部采样频率:高达70Hz;

无线通讯选项/GPS选项:

蓝牙(手机使用)60;

蓝牙(笔记本使用)200;

扩展频谱无线电台:2000;
● GGA/VTGGPS
准确度:亚米级;
● RTKGPS
准确度:0.03;

船体选项:单船体;三体船

环境:工作温度:-5
45;存储温度:-1070

物理参数:


RiverSurveyor S5

尺寸:6.1厘米(入水部分直径)
   12.7
厘米(下直径)25.4厘米()

重量:1.1公斤(空气中)-0.3公斤(水中)

  RiverSurveyor M9

尺寸:12.8厘米(直径)25.2厘米()

重量:2.3公斤(空气中)-0.6公斤(水中)

主要特点:

 独特的多频率换能器配置,可自动转换单元大小、工作频率、采样频率和工作模式,以优化的

   系统配置和高分辨率精确完成从浅水到深水的连续测量。

流速的测量范围为±20/秒、精度高达±0.25%、最小测量距离为0.06米,而最大水深测量范

   围可达80(M9)

独有的垂直超声波波束,直接精确测量水深与河床断面。

内置微处理器直接计算流量并保存数据,无需依靠外部程序,数据也不会因通讯中断而丢失。自

   动选择脉冲相关技术的采样模式,确保浅水测量时,获取高分辨率的测量性能。

全新的RiverSurveyor Live软件用于下载、查看和分析数据文件,不仅能在计算机上运行,还能

   在手机中操作。

独有的RTKGPS(实时动态定位系统)在走底情况下可替代底跟踪,获得高精度的大地参考坐标位

   置,同时扩大测流范围(高达80)

运用多项先进的通讯技术,如蓝牙、扩频无线电台和手机,从而大大提升系统性能,并扩展用途。

强大选件:

电源/通讯:支持S5M9,可预装蓝牙、无线电台、VTGGPSRTPGPS等选配件。

船体:S5M9既可灵活地安装在船只侧面,亦可安放在单体船或三体船上。

手机操作:RiverSurveyorLive软件不仅能在计算机上运行,还能在手机中操作。
● RTK GPS
:在走底情况下替代底跟踪。使用简单,测量精度高(0.03),全集成的定位系统。
